電伴熱帶怎么接線的?家用可參考,冬天再也不怕凍水管啦
電伴熱接線方式:
在使用電伴熱帶保溫時,有很多用戶對于接線方法還不是很了解,以防護型自限溫電伴熱帶為例,電伴熱帶接線分為首端和尾端,首端需要連接電源線,尾端需要密封。

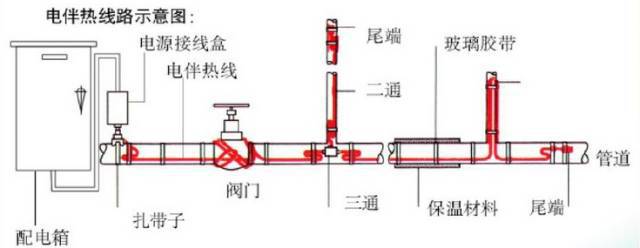

電伴熱帶首端接線是剝出伴熱帶兩根導體,將電源插頭的火線和零線分貝與兩根導線連接,在使用熱縮套管進行整體密封。尾端密封可以使用尾端接線盒密封,伴熱帶端安裝所需材料均可放于接線盒內,切不可將芯線直接相連,或使用熱縮套管進行熱縮密封。示意圖如下
電伴熱保溫安裝及運行費用低、升溫啟動快速、管線溫度均勻、不會過熱、安全可靠、維護簡便,應用十分廣泛,如太陽能管道、消防管道、空調水管、工業水管道、石油、天然氣管道及各類罐體容器,是冬季非常受歡迎的防凍保溫產品。
1:電伴熱接線方式:
在使用電伴熱帶保溫時,有很多用戶對于接線方法還不是很了解,以防護型自限溫電伴熱帶為例,電伴熱帶接線分為首端和尾端,首端需要連接電源線,尾端需要密封。
電伴熱帶首端接線是剝出伴熱帶兩根導體,將電源插頭的火線和零線分貝與兩根導線連接,在使用熱縮套管進行整體密封。尾端密封可以使用尾端接線盒密封,伴熱帶端安裝所需材料均可放于接線盒內,切不可將芯線直接相連,或使用熱縮套管進行熱縮密封。
2:注意事項:
無論是電源還是尾端接線時,使用時都要做好防水、防潮的密封處理,同時也是為了避免導線出現并線或金屬絲外露。
電源電纜敷設到電伴熱現場后,通過電源接線盒與電伴熱帶連接。電源接線盒適用于危險區域。安裝時,注意接線盒頂部電纜入口處的密封,以避免雨水進入。接線盒及座基的結構如圖所示。

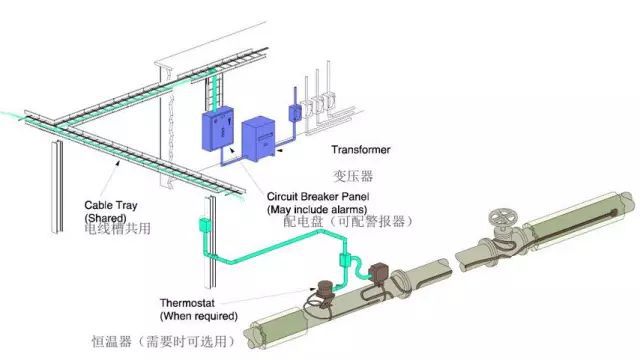

電伴熱系統由下列幾部分組成:電伴熱變壓器、電伴熱控制盤、電伴熱帶及附件
電伴熱帶的敷設要按一定的工藝要求進行。既要考慮到便于對電伴熱帶的檢修,也要考慮到便于管線中閥體和液位計等可拆部件的修理和更換。

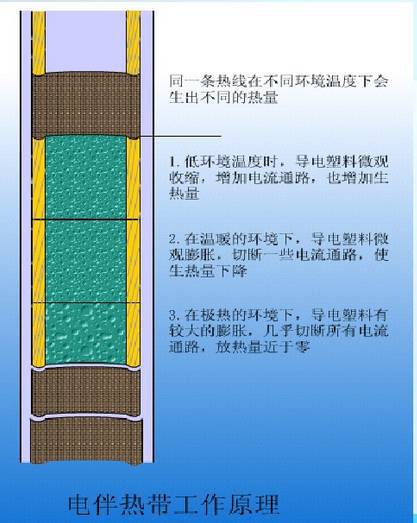

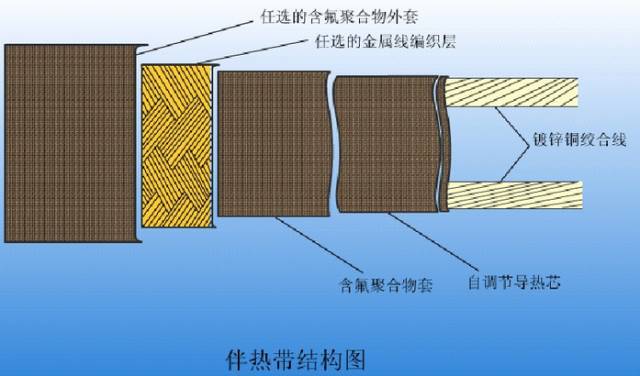

3:電伴熱結構及原理
4:電伴熱系統電源電纜敷設

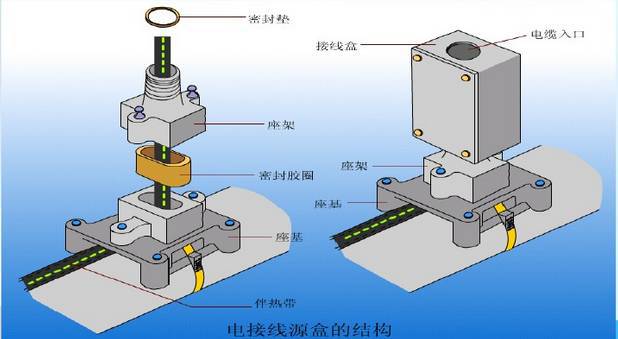

5:接線盒的結構

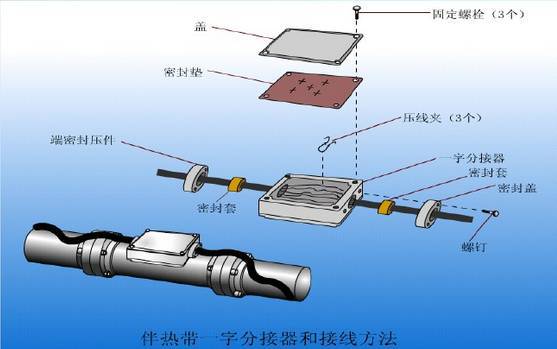

6:電伴熱帶中間“-”字型分線盒
電伴熱帶的中間分線盒有“-”字型和“T”字形兩種分線盒的作用一是在管道分支時,電伴熱帶也隨著分出支路,二是電伴熱帶出故障時,方便故障點的查找和確定,便于更換某一段電伴熱帶。中間分線盒的結構和接線方法如圖所示。

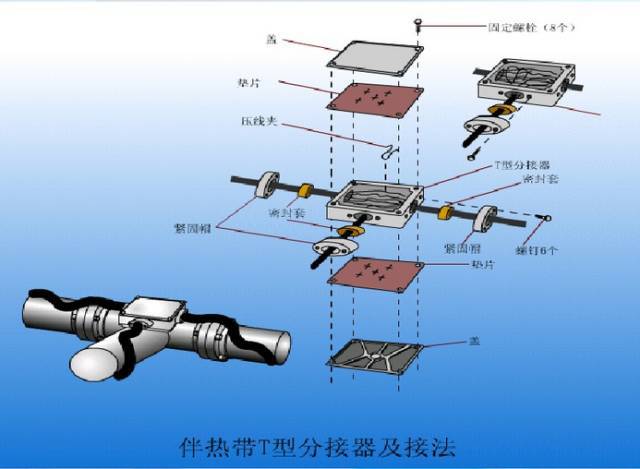

7:電伴熱帶中間“T”字型分線盒
8:電伴熱帶密封端子

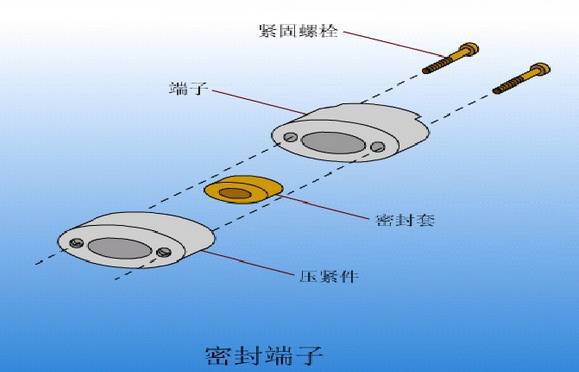

在電伴熱帶的末端必須裝有密封端子,使電纜芯線免受潮氣侵蝕.并與帶電導體隔絕,安裝時,應避免密封端子和分線盒漫入液體中。密封端子的結構如圖所示。

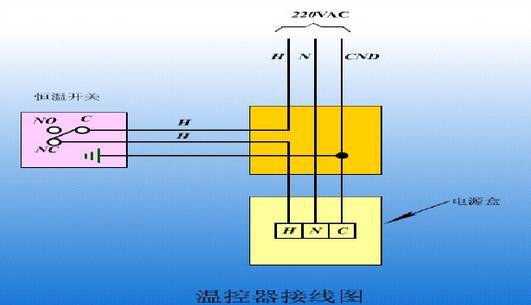

9:溫度控制器
雖然電伴熱帶可根據環境的溫度自動調節發熱量,般不需要裝溫度控制器,但對于某些溫度控制精度要求高的場合,則要在電伴熱帶的電源盒之前加裝溫度控制器。溫度控制盒的探頭暴露于周圍環境中,當環境溫度在設定溫度以下或以上時,能夠自動地接通或斷開電伴熱帶的電源。在溫度控制器的頂部盒蓋內??烧{(diào)節溫度的設定值。
10:電伴熱線的安裝及操作單根伴熱線施工

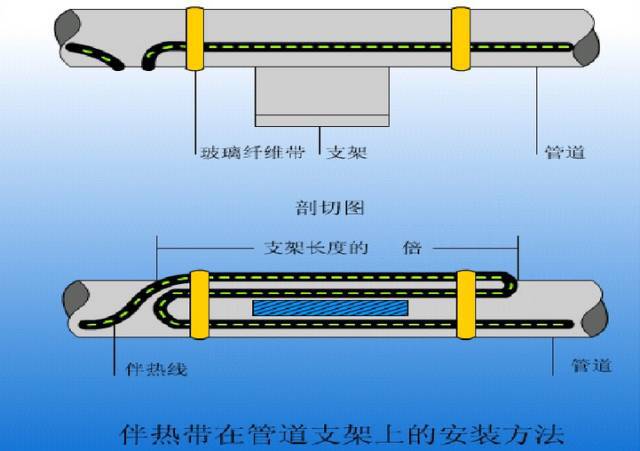

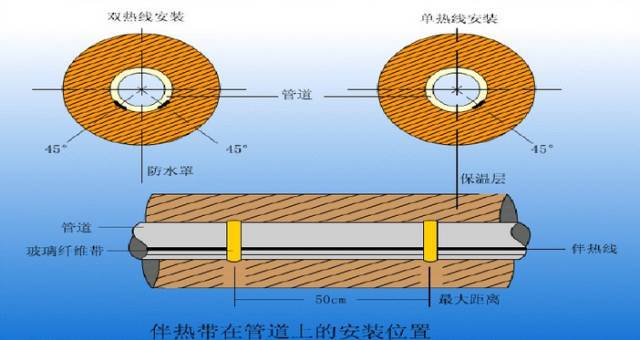

◆用玻璃纖維膠帶每隔50cm將伴熱線固定于管道上
◆盡可能將伴熱線附在管道的下半方
◆在線路的每一供電點和尾端各預留50cm長的伴熱線
◆按設計纏繞布線
◆所有散熱體(如支架、法蘭等)就按設計圖要求預留所需伴熱線
注意:使用二通或三通配件處,伴熱線各端應預留40cm長度
11:電伴熱線的安裝及操作保溫層安裝注意事項
◆厚度及規格符合設計要求
◆施工時管道、保溫層須干燥
◆保溫層外加防水外罩
◆應避免損傷電伴熱線命安裝完后應立即對電伴熱線進行絕緣測試
◆在保溫層外加標簽注明“內有電伴熱線”,標明所有配件位置
◆小于100m外徑的管道上,保溫層內徑應加大到13mm 。
12:電伴熱帶的敷設

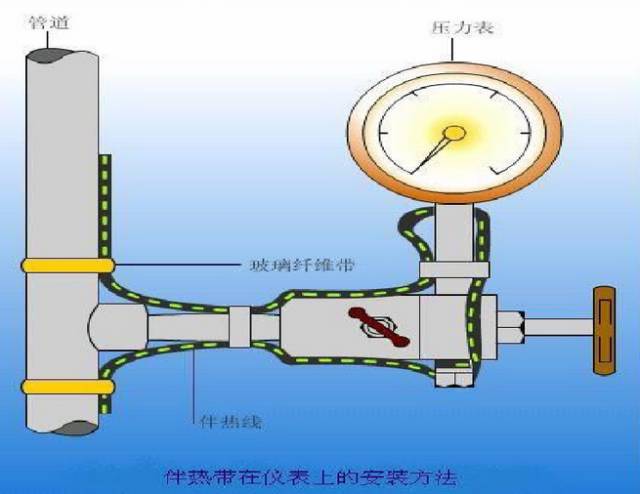

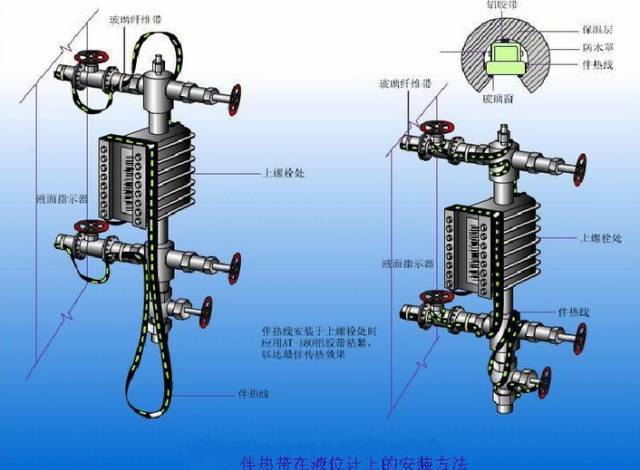

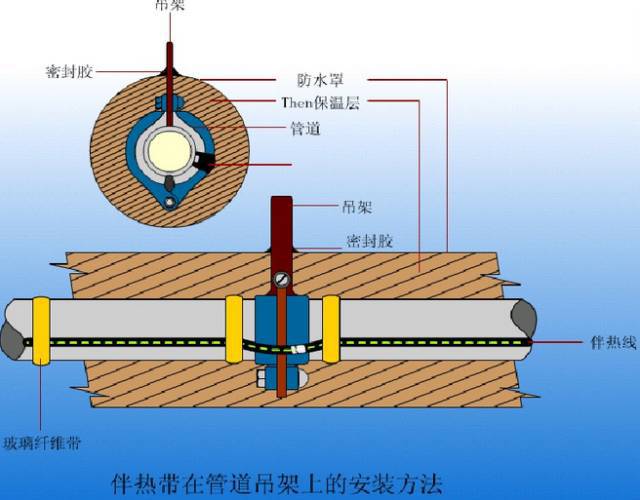

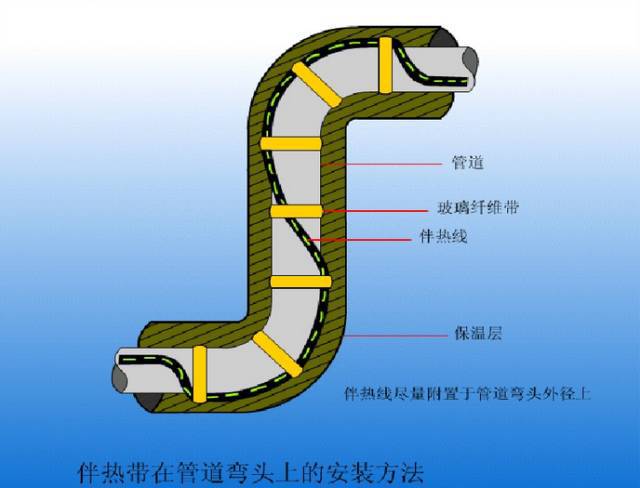

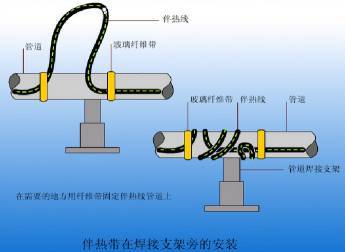

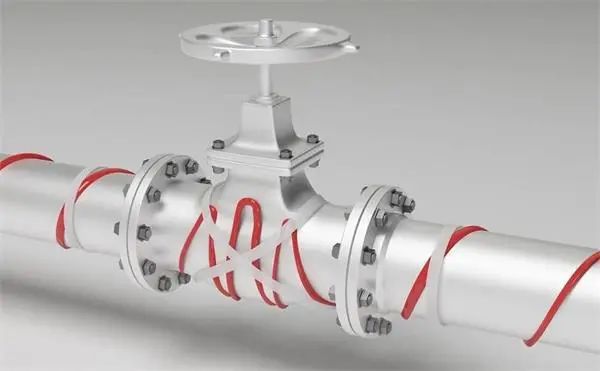

電伴熱帶的敷設要按一定的工藝要求進行。既要考虎到便于對電伴熱帶的檢修,也要考虎到便于線中閱體和液位計可拆部件的修理和更換。圖中給出了在各種情況下電伴熱帶的敷設圖。
