cems采樣伴熱管線的組成與作用
安徽華陽生產的CEMS采樣伴熱管線是將樣品從取樣探頭傳輸?shù)教幚硐到y(tǒng)或分析儀的管線。在某些情況下,例如當分析可溶于水的或易冷凝的氣體組分,如HCI和揮發性有機化合物(VOC) 時,氣體應保持在煙氣溫度或更高的溫度下,這時可采用熱/濕系統。更為普遍的情況是,用加熱的采樣伴熱管線傳送樣品到除濕系統,對其進行冷卻,除去樣氣中含有的水分。

維持一段長的采樣伴熱管線溫度相同是困難的,水分或酸性氣體在“冷穴”處冷凝會增強對系統的腐蝕性,細小的顆粒物如果沒能在探頭充分濾除,也可能造成管線堵塞。在加熱的采樣伴熱管線中,顆粒物造成的堵塞是難以排除的,如果金屬伴熱帶被折斷或燒斷,找出斷裂點也是困難的。采樣伴熱管線還可能被冷凝物或與之起化學反應的成分污染,消除這種情況同樣是困難的。如果上述問題得不到解決,必要時就需更換整條采樣伴熱管線。顯然,一個好的源級抽取系統的設計,應盡可能縮短加熱采樣伴熱管線的長度。
在一些妥善設計和安裝的系統中,加熱采樣伴熱管線的長度一般不超過250ft (76m), 從取樣探頭到除濕系統或分析儀的全部管路至少要傾斜5°安裝。由于采樣伴熱管線在加熱時可能扭曲變形,應當注意避免管線中間出現松弛下垂處,那里會成為冷凝液的收集點。還要防止加熱采樣伴熱管線自身搭接或與其他采樣伴熱管線接觸,以免出現過熱點。
樣氣采樣伴熱管線通常采用電伴熱組合管纜。電伴熱帶按加熱控制方式可分為恒功率型(con-stant wattage heating cable)、限功率型( power limiting heating cable)或稱自限型self-limit-ing heating cable)、自調控型(self-regulating heating cable)三種,CEMS中多使用限功率型電伴熱組合管纜。在這種自限型的電伴熱管纜中,如果環境溫度降低(例如在冬季降至0C以下),它將維持在設定的最低操作溫度;如果環境溫度升高,它將不超過設定的最高操作溫度,即其加熱控制將采樣伴熱管線的溫度限制在一個設定的范圍之內。

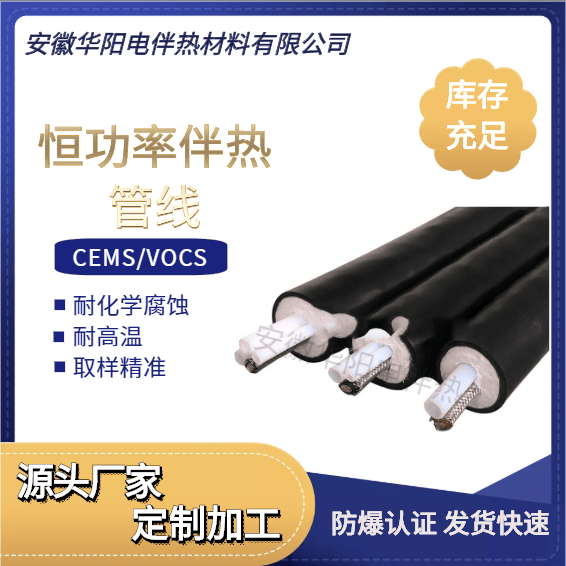

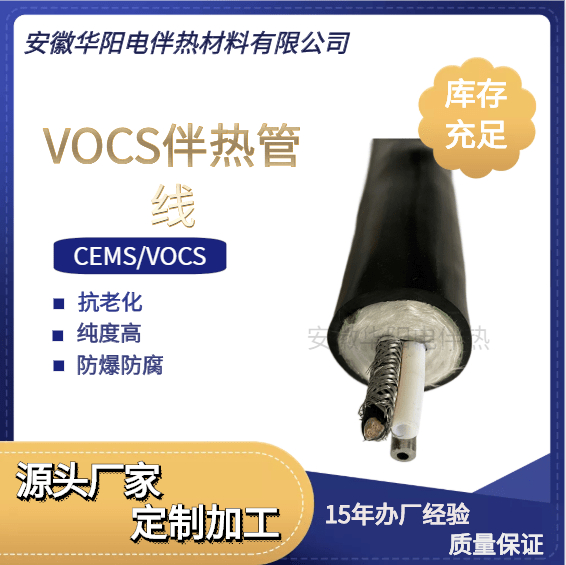

一種典型的電伴熱組合管纜見圖一。 在這種組合管纜中,有采樣伴熱管線、反吹管線、標氣管線和電伴熱帶。熱電偶元件沿管線按定間隔設置, 用于監視加熱溫度,當溫度降低時發出報警信號。這種組合管纜通常是定制的(按用戶要求的規格、長度制作),價格很貴[以每英尺(或每米)為單位報出],是抽取采樣系統中的一項較大開支。
盡管許多材料對腐蝕性氣體具有化學抵抗力,但目前大多數系統中使用的樣品管材是PFA Teflon和316不銹鋼。PFA Teflon (meltable polytetrafluoroethylene, 可溶性聚四氟乙烯)由聚四氟乙烯和全氟乙丙烯按一定比例共聚而成,具有優良的抗腐蝕性能,管壁吸附效應很小,在250℃時比PTFE有更好的機械強度(約2~3倍),且耐應力開裂性能優良,因而使用更為廣泛,其主要缺點是當溫度接近250℃時會變軟,即耐溫性能較差。通過提高采樣伴熱管線溫度以避免冷凝和吸附的努力,有時會導致管線和伴熱帶的熔化。此外,一些氣體(如CO)能穿透聚合物材料的管壁,特別是在較高溫度下其穿透力更強。
目前,一種能將揮發性有機化合物的吸附效應降至最低的解決辦法已經開發出來,這就是玻璃涂層撓性不銹鋼Tube管。這種熔融硅和不銹鋼的結合物管材,當被加熱到350℃時,可使氣體從Tube管表面脫附。
安徽華陽電伴熱材料有限公司是專業配套集成的廠家,采樣伴熱管線有各種不同的型號規格,有需求的可以聯系我們。
